一.设备概况:
本设备是石榴深加工处理的专用设备之一。用于对石榴进行皮子分离,是石榴汁提取的前期加工必备设备。其工作原理是,石榴从进料斗进入上破碎装置,经过破碎辊的相对挤压和辊上刀片的利压,将整体石榴挤切破分成若干小块;上破碎装置破碎辊为不锈钢制作,两辊间隙可调22-30mm;然后进入下破碎装置,进行第二次破碎,下破碎辊为无毒高弹性橡胶制造, 对石榴皮籽损伤较小,两辊间隙可调15-22mm;经过两级破碎后,已基本皮籽分离的石榴,落入设有变频调速的分离装置(分离轴与转筛组合)中,在分离轴和转筛的旋转作用下,石榴籽及部分汁液从筛孔漏出,经出料口进入到下一道工艺流程(经螺杆泵输送到榨汁机或其它);石榴皮从设备尾部排出。
二.主要结构:
本机主要由进料斗、1级破碎、机架、护罩、分离轴和转筛以及传动系统、电器控制柜等部分组成。
1、进料:
石榴通过提升机或人工进入进料斗。
2、破碎装置
安装于设备上部,为1级破碎装置。破碎装置破碎辊为不锈钢制作,两辊间隙可调22-30mm。
3、分离装置:
由分离轴、分离转筛和传动系统组成。分离轴上安装有呈螺旋状分布的分离叶片;分离转筛由不锈钢板冲孔成形,它的作用是将果皮和果籽分离;传动系统位于机架前端为减速变频调速,通过链轮组驱动分离轴和分离转筛。
4、机架:
机架是联接设备各部分的支承件,全部由优质不锈钢制造。
5、电器控制柜
由箱体、电器元件、变频器等组装而成,用于控制进料(为配进料提升机预设置)、破碎、分离装置电机的开停和分离速度的调节。
三、产品优势
1.提高生产效率:相比人工剥皮,石榴剥皮机能够大幅提高生产效率,减少人工成本。
2.保障产品质量:机械去皮能够更均匀地去除石榴皮,减少果肉损失,同时避免人工操作可能带来的污染。
3.降低劳动强度:自动化操作减轻了工人的劳动强度,提高了工作环境的舒适度。

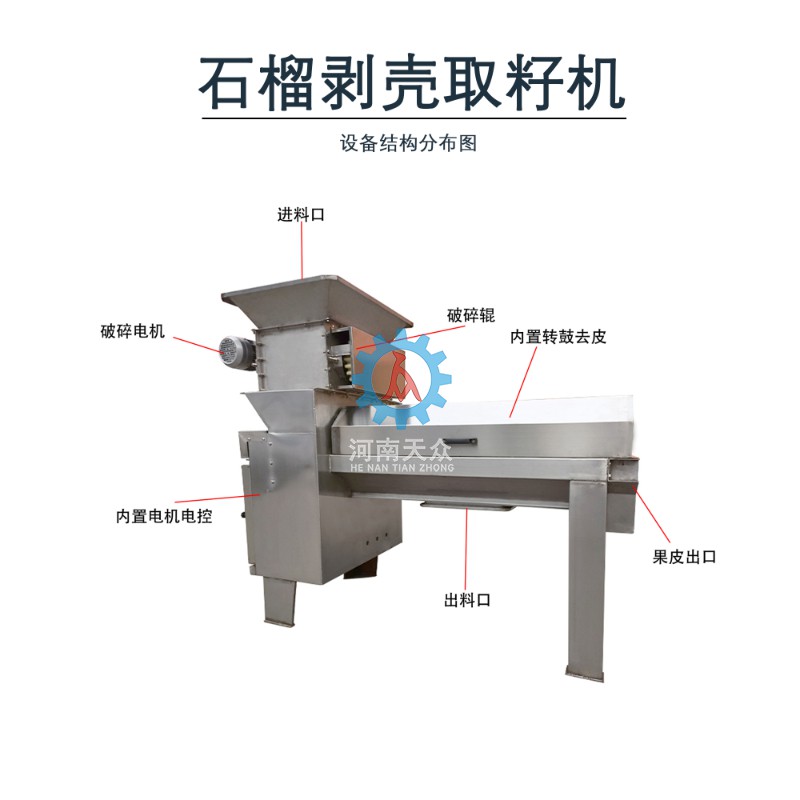

四、产品结构

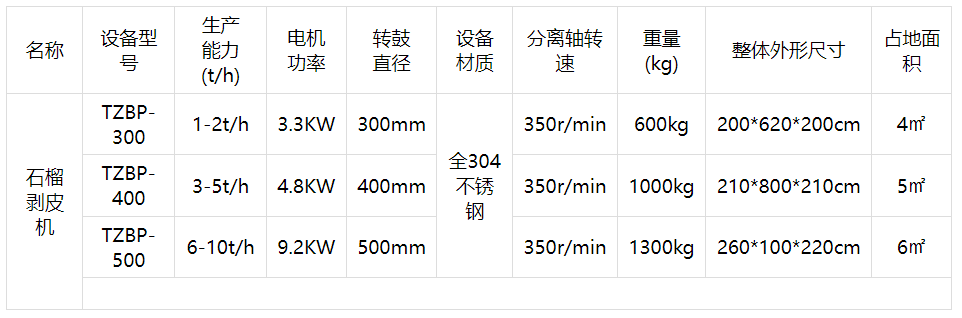

五、产品参数
名称 | 设备型号 | 生产 能力(t/h) | 电机 功率 | 转鼓 直径 | 设备 材质 | 分离轴转速 | 重量(kg) | 整体外形尺寸 | 占地面积 |
石榴剥皮机 | TZBP-300 | 1-2t/h | 3.3KW | 300mm | 全304不锈钢 | 350r/min | 600kg | 200*620*200cm | 4㎡ |
TZBP-400 | 3-5t/h | 4.8KW | 400mm | 350r/min | 1000kg | 210*800*210cm | 5㎡ | ||
TZBP-500 | 6-10t/h | 9.2KW | 500mm | 350r/min | 1300kg | 260*100*220cm | 6㎡ | ||
