叮当车提升机

工作原理：

链条式提升机：提升高度从1.6米至5米,适用桶形为国标120L、240L塑料垃圾桶,提升重量150KG-660KG，翻桶角度135度，提升速度每分钟1-2次。挂桶式垃圾桶提升机采用链条和电机联动装置，实现对垃圾桶提升和翻转，将多处垃圾桶内的垃圾自动收入垃圾仓。该设备是利用电机减速机或者液压站推动液压缸进行将链条转动带动挂桶前置架进行举升。随着挂桶前置架的提升后到达滑轨半角弧度后进行翻转挂桶机构进行倒料。倒料后随着电机翻转或者液压缸的回缩后进行垂直下降，回归至原启动位置。

垃圾桶或者定制桶放到升降机上，使垃圾桶或者定制桶构嵌入垃圾桶正前方边沿牙槽里，启动上升按钮，垃圾桶自动提升到上方垃圾入口处。机器自动翻转把垃圾桶中垃圾倒入入口里。垃圾桶里垃圾倾倒完后点动下降按钮，垃圾桶会自动下降到地面代垃圾桶落地平稳后方可取下垃圾桶。控电箱上红色凸起按钮为紧急制动按钮，如遇紧急情况可按此按钮紧急制动。垃圾桶提升翻转倾倒装置，其特征在于：包括垃圾桶支架和抬升机构，所述的垃圾桶支架安装在抬升机构的活动端，抬升机构固定安装在车架的尾部；所述的垃圾桶支架可以将垃圾桶固定住，并可以将垃圾桶翻转倾倒出垃圾；所述的抬升机构可以将垃圾桶支架和垃圾桶一起抬升。

结构总成：

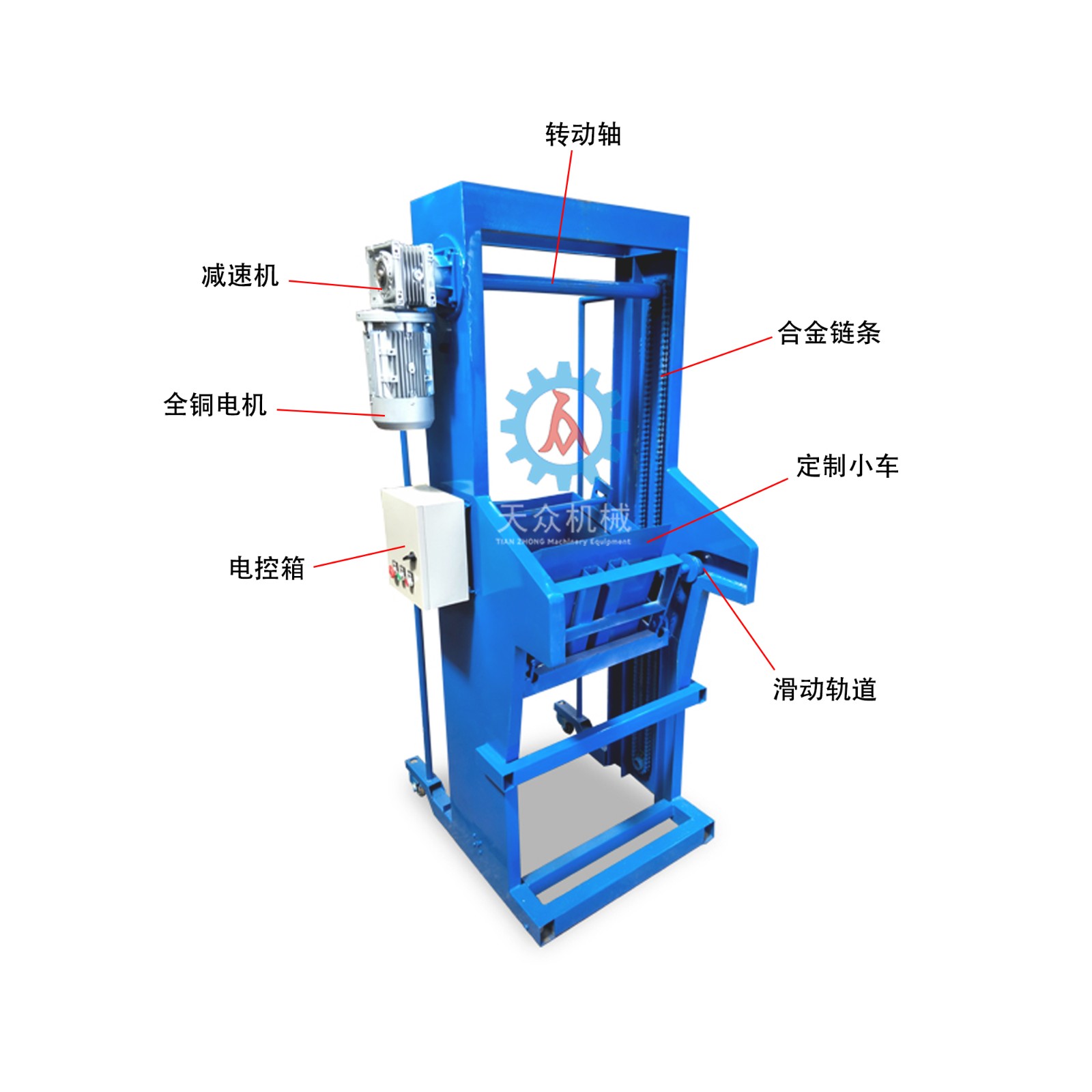

自动电机提升装置-提升机：由电机、支架、传动链条机构、前置挂桶架、行程限位、电控部分等组成，使用此装置可将垃圾桶内的垃圾自动提升翻倒厢体内，从而实现了塑料垃圾桶的倾倒工作。

 液压提升装置：由液压油站、液压油缸、旋转主轴、链条、前置挂桶架、行程限位、电控部分等组成，依靠液压油泵的动力提共液压油杆在固定行程内进行伸缩提升下降，实现将桶里的物料倒入其他设备或者箱体内。从而实现了倒料工作。

该设备的特点

   该设备结构简单，操作方便是餐厨垃圾处理设备预处理系统配套设备之一，是把餐厨垃圾桶提升到餐厨垃圾处理设备压榨机里的配套设备，该升降机设计合理，操作方便，是环卫环保领域设备配套的不错选择。

1、省心省力，一键启动。

2、节约人工、操作方便。

3、运行稳定，维护简单。

设备参数：
